Ipari Hőcserélők Funkciója és Felhasználása
Az ipari hőcserélők olyan berendezések, amelyek hőt adnak át egyik közegből a másikba, anélkül, hogy a közegek összekeverednének. Ez a hőátadás számos ipari folyamatban elengedhetetlen a hatékonyság, a biztonság és a termékminőség szempontjából.
Hőcserélők főbb feladatai és funkciói:
- Hűtés: A hőcserélők eltávolítják a hőt egy folyamatból, hogy a hőmérsékletet a kívánt szinten tartsák. Például hűtik a gépeket, a vegyi anyagokat vagy az ipari vizeket.
- Fűtés: A hőcserélők hőt adnak át egy közegnek, hogy felmelegítsék azt. Például felmelegítik a vizet egy kazánban, vagy a levegőt egy szárítóban.
- Hővisszanyerés: A hőcserélők a hulladékhőt hasznosítják újra, ami energiatakarékossághoz és költségcsökkenéshez vezet.
- Kondenzáció és párologtatás: A hőcserélők segítségével gázokat cseppfolyósíthatunk, vagy folyadékokat gáz halmazállapotúvá alakíthatunk.
Hőcserélők fajtái:
Számos hőcserélő típus létezik, amelyeket az iparban használnak. A leggyakoribbak a következők:
- Héj és cső hőcserélők: Ezek a legelterjedtebb típusok, ahol egy csőköteget helyeznek el egy nyomásálló héjban. Az egyik közeg a csövekben áramlik, a másik pedig a héjban, a csövek körül. Sokoldalúan használhatók magas nyomáson és hőmérsékleten is.
- Felépítés: A héj és cső hőcserélők egy külső héjból (általában hengeres) és a benne elhelyezett csőkötegből állnak. A csövek lehetnek egyenesek vagy hajlítottak (U-csövesek). A héjban áramló közeg áramlását terelőlapok irányítják, hogy növeljék a hőátadás hatékonyságát. A csövek a héjhoz csőfalakkal vannak rögzítve.
- Működés: Az egyik közeg a csövek belsejében áramlik, míg a másik a csövek külső felületét érintve, a héjban. A hő a csőfalakon keresztül adódik át a két közeg között. Az áramlás lehet párhuzamos (a közegek azonos irányban áramlanak), ellenáramlású (a közegek ellentétes irányban áramlanak) vagy keresztáramlású. Az ellenáramlás biztosítja a legmagasabb hatásfokot.
- Előnyök:
- Robusztus felépítés, alkalmas magas nyomásra és hőmérsékletre.
- Nagy hőátadó felület érhető el a csőköteg segítségével.
- Karbantartása viszonylag egyszerű, mivel a csövekhez mechanikusan hozzá lehet férni. Ugyanakkor, ha a bennük áramló közegek erősen szennyezettek vagy nagy viszkozitásúak, a lerakódások eltávolítása időigényes lehet, és speciális tisztítási eljárásokat igényelhet.
- Sokoldalúan alkalmazható különböző közegekhez és ipari folyamatokhoz.
- Hátrányok:
- Nagyobb méretűek és nehezebbek lehetnek, mint más típusú hőcserélők.
- A héjban áramló közeg nyomása korlátozott lehet.
- A csőfalaknál tömítési problémák léphetnek fel.
- Alkalmazások:
- Olaj- és gázipar (finomítók, vegyipari üzemek)
- Energiatermelés (erőművek, fűtőművek)
- Vegyipar (reaktorok, kondenzátorok)
- Élelmiszeripar (pasztőrözők, hűtők)
- HVAC rendszerek
- Hűtőrendszerek

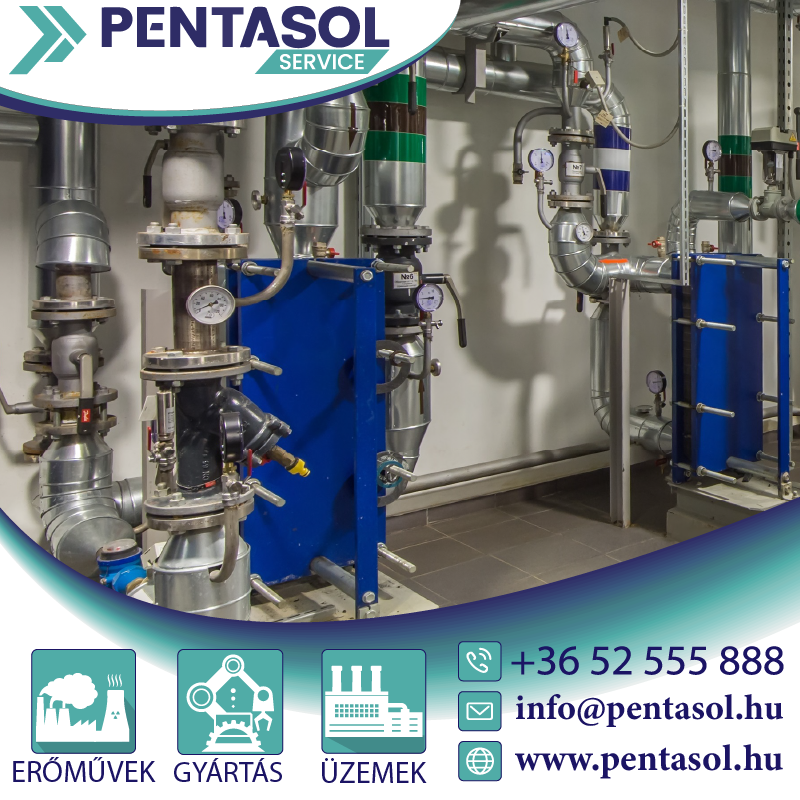

- Lemezes hőcserélők: Ezekben a hőátadó felületet vékony, hullámosított fémlemezek alkotják. A lemezek között alakulnak ki a csatornák, ahol a közegek áramlanak. Nagy hatékonyságúak és kompakt méretűek, de kevésbé alkalmasak magas nyomásra és hőmérsékletre.
- Felépítés: A lemezes hőcserélők vékony, hullámosított fémlemezekből állnak, amelyeket keretbe foglalnak. A lemezeket úgy helyezik el, hogy köztük keskeny csatornák jöjjenek létre a folyadékok számára. A lemezek anyaga általában rozsdamentes acél vagy más korrózióálló fém. A tömítések (általában gumi) biztosítják a folyadékok szivárgásmentes áramlását a csatornákban.
- Működés: A meleg és hideg közegek a lemezek közötti csatornákban ellenáramban vagy keresztáramban áramlanak. A hő a lemezeken keresztül adódik át a két közeg között. A lemezek hullámosított felülete növeli a hőátadó felületet és turbulens áramlást biztosít, ami javítja a hőátadás hatékonyságát.
- Előnyök:
- Nagy hőátadási hatékonyság a nagy hőátadó felület miatt.
- Kompakt méret a kis helyigény miatt.
- Könnyű karbantartás és tisztítás (a lemezek szétszerelhetők).
- Moduláris felépítés, a hőátadó felület növelhető a lemezek számának növelésével.
- Hátrányok:
- Nem alkalmas extramagas nyomásra és hőmérsékletre. (kivéve a hegesztett típusok)
- A tömítések korlátozzák a hőmérséklet-tartományt és a kémiai kompatibilitást.
- A csatornákban lévő szűk helyek miatt érzékeny a szennyeződésekre.
- Alkalmazások:
- Élelmiszeripar (pasztőrözés, hűtés)
- HVAC rendszerek (fűtés, szellőztetés, légkondicionálás)
- Vegyipar (hűtés, fűtés)
- Gyógyszeripar
- Léghűtéses hőcserélők: Ezekben a hőátadó közeg a levegő. A hőleadás ventilátorokkal vagy természetes légáramlással történik. Főleg ott alkalmazzák, ahol a hűtővíz nem áll rendelkezésre, vagy a hőmérséklet nem túl magas.
- Felépítés: A léghűtéses hőcserélők csövekből állnak, amelyeken kívül hűtőbordák találhatók a hőátadó felület növelése érdekében. A csöveken áthaladó forró közeg hőjét a hűtőbordák adják át a levegőnek. A levegő áramlását ventilátorok (kényszerített légáramlás) vagy a természetes szél (szabad légáramlás) biztosítják. A szerkezetet általában egy keret tartja, és a ventilátorokat motorok hajtják.
- Működés: A forró folyadék vagy gáz a csövekben áramlik, a hő pedig a csőfalakon és a hűtőbordákon keresztül a levegőbe jut. A levegő felmelegszik, és elszállítja a hőt a környezetbe. A hőátadás hatékonysága függ a levegő áramlási sebességétől, a hőmérsékletkülönbségtől és a hűtőbordák kialakításától.
- Előnyök:
- Nem igényel vizet, ami különösen fontos vízhiányos területeken vagy ahol a vízkezelés költséges.
- Egyszerű felépítés és karbantartás.
- Alacsony üzemeltetési költségek (különösen szabad légáramlás esetén).
- Hátrányok:
- Alacsonyabb hőátadási hatékonyság, mint a folyadékhűtéses hőcserélőknél.
- Nagyobb helyigény a szükséges légáramlás biztosításához.
- A környezeti hőmérséklet befolyásolja a teljesítményt.
- Ventilátorok zajt kelthetnek és energiát fogyasztanak (kényszerített légáramlás esetén).
- Alkalmazások:
- Olaj- és gázipar (hűtés, kondenzáció)
- Energiatermelés (hűtés)
- Vegyipar (hűtés)
- HVAC rendszerek (légkondicionálás)
- Szállítójárművek (motorhűtés)
- Kettős csöves hőcserélők: Egyszerű felépítésűek, ahol egy csőben egy másik cső található. A közegek a két cső közötti térben, illetve a belső csőben áramlanak. Kis hőátadó felülettel rendelkeznek, ezért főleg kisebb teljesítményű alkalmazásokban használják őket.
- Felépítés: A kettős csöves hőcserélő két koncentrikus csőből áll: egy kisebb csőből, amely egy nagyobb csőben helyezkedik el. A két cső között gyűrű alakú tér alakul ki. A folyadékok a belső csőben és a gyűrű alakú térben ellenáramban vagy párhuzamos áramlásban haladnak. A hőcserélő általában U-alakú, hogy a folyadékok könnyen csatlakoztathatók legyenek.
- Működés: A meleg és hideg folyadékok a belső csőben és a külső cső közötti térben áramlanak. A hő a belső cső falán keresztül adódik át a két folyadék között. Az áramlás lehet ellenáramú (a folyadékok ellentétes irányban áramlanak) vagy párhuzamos áramlású (a folyadékok azonos irányban áramlanak). Az ellenáramú áramlás hatékonyabb hőátadást biztosít.
- Előnyök:
- Egyszerű felépítés és alacsony költség.
- Könnyű karbantartás és tisztítás.
- Alkalmas magas nyomású és hőmérsékletű alkalmazásokhoz.
- Jól alkalmazható kis hőátadó felület igénye esetén.
- Hátrányok:
- Korlátozott hőátadó felület.
- Alacsonyabb hőátadási hatékonyság, mint más típusú hőcserélőknél.
- Nagyobb helyigény a szükséges hőátadó felület biztosításához.
- Alkalmazások:
- Egyszerű hűtési és fűtési feladatok.
- Előmelegítők és utóhűtők.
- Kis térfogatáramú alkalmazások.
- Laboratóriumi és kísérleti rendszerek.
- Magas nyomású alkalmazások, ahol a tömítések problémát jelentenek.
Hőcserélők alkalmazási területei az iparban:
- Energiatermelés: A hőcserélők nélkülözhetetlenek az erőművekben, ahol a gőzt vízzé alakítják vissza, vagy a kazánvizet melegítik fel.
- Vegyipar: A hőcserélők a vegyi reakciók hőmérsékletének szabályozásában játszanak kulcsszerepet.
- Élelmiszeripar: A hőcserélőket használják az élelmiszerek pasztőrözésére, hűtésére és fagyasztására.
- HVAC rendszerek: A hőcserélők a fűtési, szellőztetési és légkondicionáló rendszerekben is megtalálhatók.
- Közlekedés: A járművekben a hűtőrendszerben és a légkondicionálóban is hőcserélők találhatók.
